產品名稱:
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W 換向閥
產品型號:
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15
其它品牌
產品文檔:
無相關文檔
簡單介紹
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W 換向閥 ，價格，生產廠家
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W 換向閥
的詳細介紹
K23J-8W,K23J-8T,K23J-10W,K23J-10T,K23J-15W,K23J-15T,K23J-20W 換向閥 ，價格，生產廠家
|
一、特點：
K23J-W系列是二位三通管接截止式換向閥，該閥結構合理，動作可靠，維修方便，尤其適用于較為惡劣的工作環境。分電控和氣控兩種。

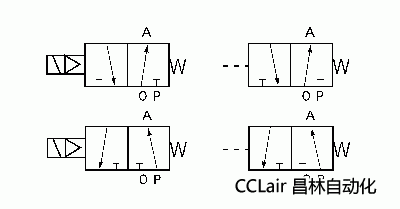

二、圖形符號：

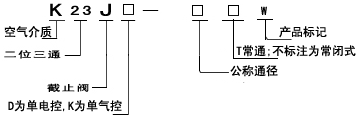

三、型號說明：
|
|
|
四、技術參數
| 型號 |
K23J-8(T)W |
K23J-10(T)W |
K23J-15(T)W |
K23J-20(T)W |
K23J-25(T)W |
K23J-32(T)W |
K23J-40(T)W |
| 流量（m3/h) |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
| 有效截面積S值（m㎡) |
20 |
35 |
60 |
120 |
190 |
300 |
400 |
| 泄漏量ml/min |
≤50 |
≤100 |
≤200 |
≤300 |
| 換向時間sec |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
| 切換頻率Hz |
≥10 |
≥8 |
≥4 |
≥3 |
| 工作壓力MPa |
0.2～0.8 |
| 環境溫度℃ |
-50～50 |
| 電壓（V） |
AC：380，220，110，36；DC：220，110，24 |

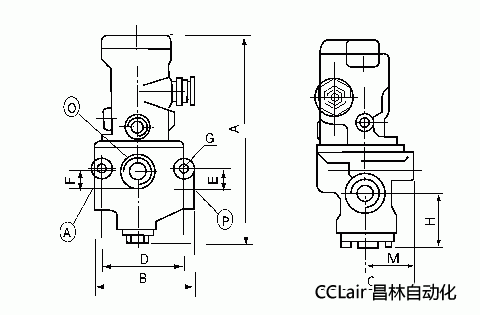

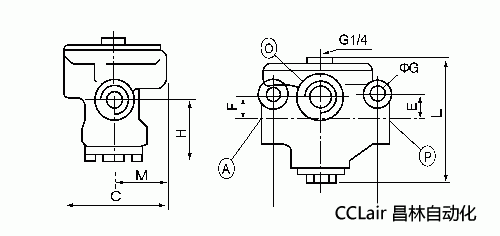

五、外形及安裝尺寸：
| 型號 |
公稱通徑 |
接管螺紋 |
A |
B |
C |
D |
E |
F |
G |
H |
M |
L |
| P |
A |
O |
| K23J-8(T)W |
8 |
G1/4 |
G1/4 |
G1/2 |
180 |
96 |
78 |
73 |
17 |
16.5 |
φ9 |
45 |
39 |
85 |
| K23J-10(T)W |
10 |
G3/8 |
G3/8 |
| K23J-15(T)W |
15 |
G1/2 |
G1/2 |
| K23J-20(T)W |
20 |
G3/4 |
G3/4 |
G1 |
198 |
113 |
89 |
82 |
24 |
21 |
φ9 |
52 |
38 |
105 |
| K23J-25(T)W |
25 |
G1 |
G1 |
| K23J-32(T)W |
32 |
G11/4 |
G11/4 |
G11/2 |
268 |
165 |
121 |
118 |
37 |
46 |
φ9 |
75 |
46 |
170 |
| K23J-40(T)W |
|
