產品[
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-06/24，壓力補償型流量控制閥
]資料
如果您對該產品感興趣的話,可以
產品名稱:
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-06/24，壓力補償型流量控制閥
產品型號:
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-
其它品牌
產品文檔:
無相關文檔
簡單介紹
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-06/24，壓力補償型流量控制閥，價格，生產廠家
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-06/24，壓力補償型流量控制閥
的詳細介紹
QC-10,QC-20,QC-06/1,QC-06/6,QC-06/11,QC-06/16,QC-06/24，壓力補償型流量控制閥，價格，生產廠家
產品特點
1、可與GQ疊加板組合成疊加式單向調速閥。
2、可與快慢速疊加板組成快慢速閥，因節流口采用薄壁小孔結構基本上保證流量與溫度變化無關。
3、這類閥通常內裝單向閥，以便反向自由流動。
4、旋轉微調螺母即可調節流量大小，順時針轉動增大節流效果（通流口減小）。
5、流量（同型號有關）：1.5、6、11、16、24/min。
6、QC是帶有壓力補償器的流量控制閥，即流量與壓力變化無關。

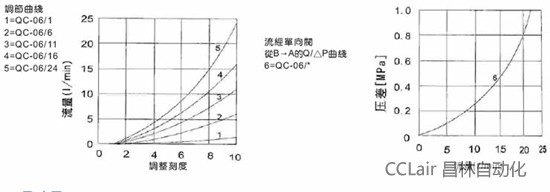

性能曲線
型號說明
| QC |
-06 |
-6 |
V |
| 系列號碼 |
通經 |
流量 |
不帶單向閥 |
|
壓力補償流量閥
|
6通經
ISO/Cetop 03 |
1: 1.5 /min
6: 6/min
11: 11/min
16: 16/min
24: 24/min |
無標記：帶單向閥 |
規格表
| 液壓型號 |
帶單向閥 不帶單向閥 |
| 閥型號 |
QC-06/1 |
QC-06/6 |
QC-06/11 |
QC-06/16 |
QC-06/24 |
| *大設定流量（I/min） |
1.5 |
6 |
11 |
16 |
24 |
| *小設定流量（mI/min） |
50 |
50 |
50 |
50 |
50 |
| 單頂閥B—A*大流量（I/min） |
24 |
24 |
24 |
24 |
24 |
| 調節壓差®P （MPa） |
0.3 |
0.3 |
0.5 |
0.65 |
0.8 |
| A*大流量 （I/min） |
24 |
24 |
24 |
24 |
24 |
| *大壓力 （MPa） |
25 |
25 |
25 |
25 |
25 |
